Разборка и ремонт фотоаппарата Fujifilm X10

Когда-то все было понятно – открываешь фотоаппарат, а там фотоаппарат. Открываешь телефон, а там телефон. Сегодня все по другому – открываешь телефон, … а там фотоаппарат.

Никогда ранее мне не приходилось ремонтировать цифровые камеры. У меня обычно только механика, только хардкор. Но случайным образом попала ко мне Fujifilm X10, красивая камера, оформленная в классическом стиле, в металлическом корпусе, обтянутая рифленым кожзамом.

У пациента заклинило объектив, который одновременно является выключателем. Что-то попало в механизм, из-за чего невозможно было повернуть объектив в рабочее положение на заданное фокусное расстояние.

Что-ж, будем разбирать, смотреть.

Для начала выкручиваем винты нижней панели. Их всего 3 штуки, один из которых является скорее шурупом, у него больший шаг резьбы. Запоминаем их расположение.

Винты вокруг крепления штатива откручивать не надо.

Теперь нужно подорвать отделку, и найти по периметру нижней части еще много скрытых винтиков.

Встречаются как короткие так и длинные винтики, лучше запомнить их расположение, хотя по отверстию видно короткое оно или глубокое.

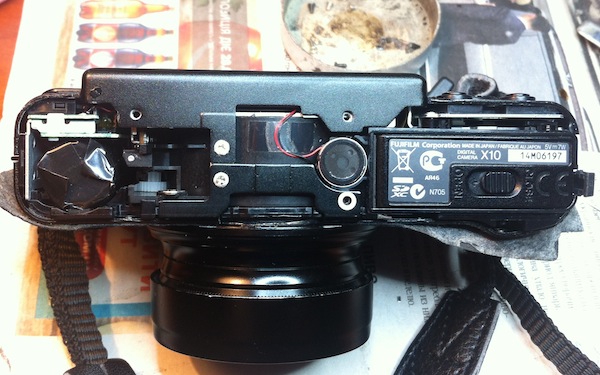

После того как выкручены все винтики держащие нижнюю крышку, она без особых ухищрений снимается:

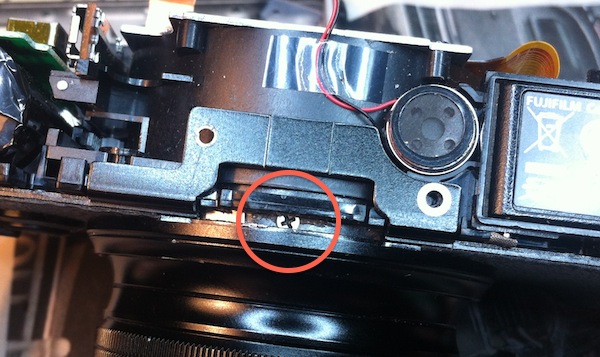

А вот и причина поломки – выпавший винтик заклинило между корпусом камеры и тубусом объектива:

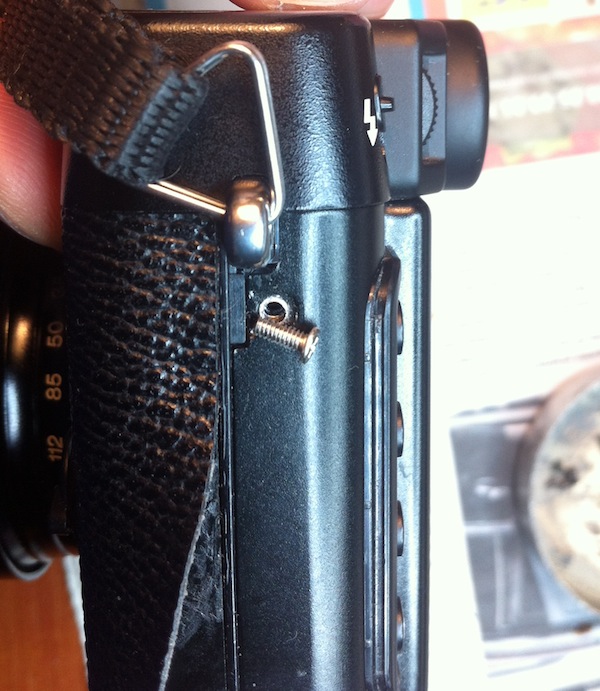

Просто так достать винтик не получилось, поэтому продолжим разборку. Следующим этапом снимем заднюю крышку с дисплеем. Для этого нужно найти остальные скрытые винтики под отделкой. Отделку лучше отковыривать неострым закругленным предметом, чтобы не повредить.

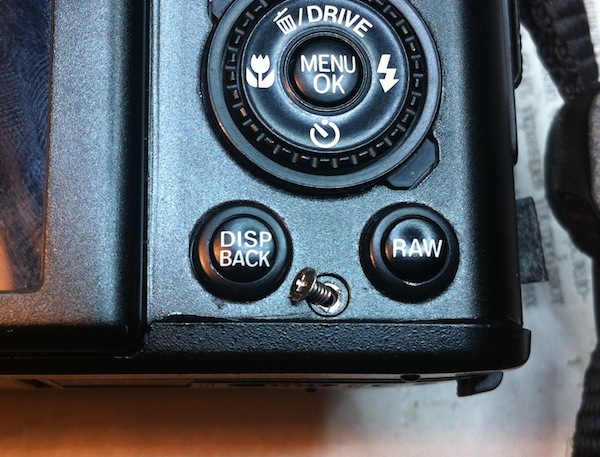

И еще один винтик который держит заднюю крышку – под нижней крышкой:

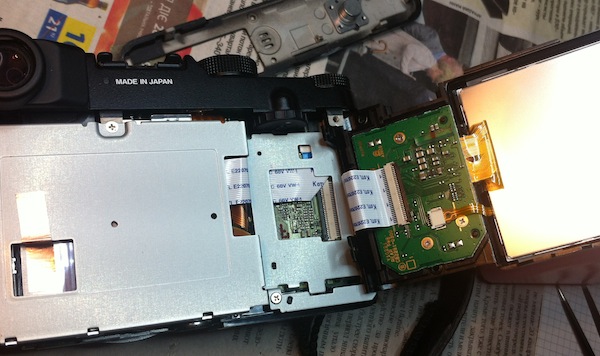

Снимаем заднюю крышку, и отстегиваем единственный шлейф, которым она подключена к основной плате.

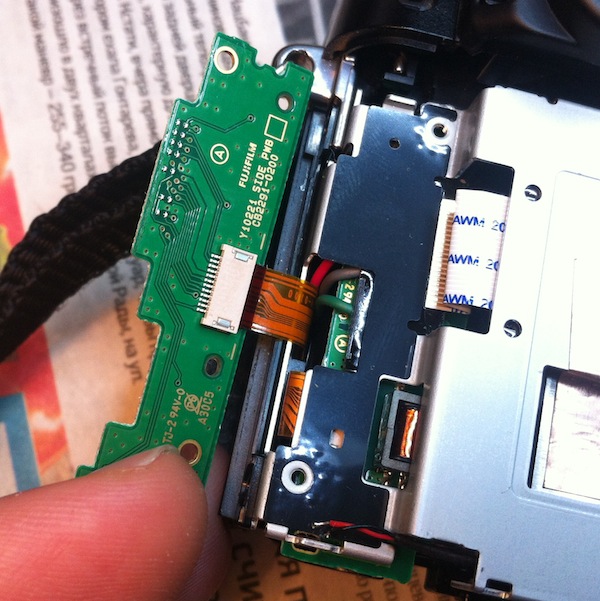

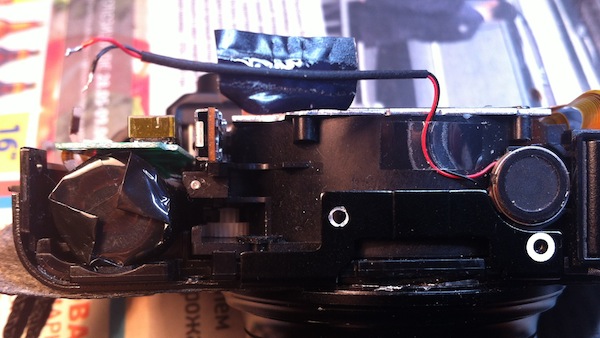

Теперь снимем маленькую плату в левой части корпуса. Она держится на двух коротких винтиках, подключена двумя шлейфами, плюс подпаяны два проводка нижнего микрофона, которые надо отпаять:

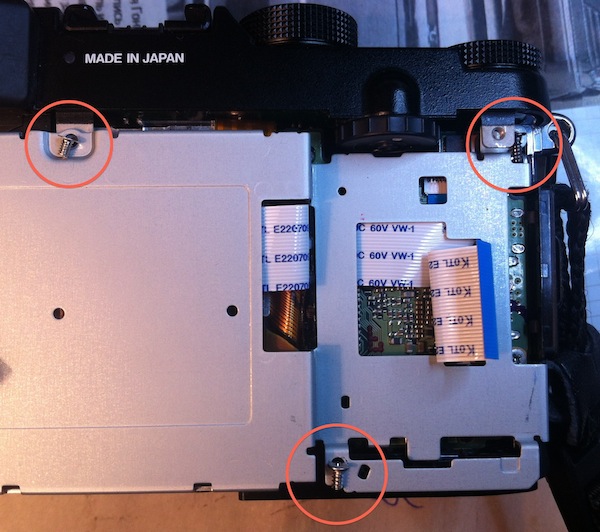

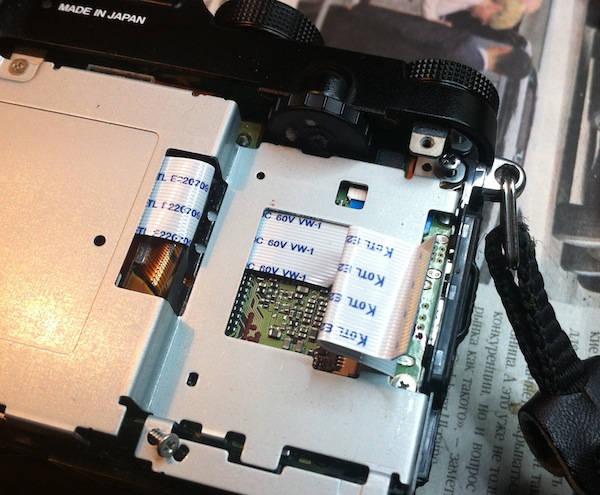

Теперь снимем металлическую пластину, она прикручена тремя винтиками разной длины и с разной резьбой. Будьте внимательны.

Кстати, показанная на фото выше укладка шлейфа задней крышки неправильная. Это все потому что фото не реальное, с процесса разборки, а постановочное, в процессе сборки. Правильное положение шлейфа – он должен полностью выходить вправо и огибать металлическую пластину с ее правого края. А не так как на фото, вылазить в окно :)

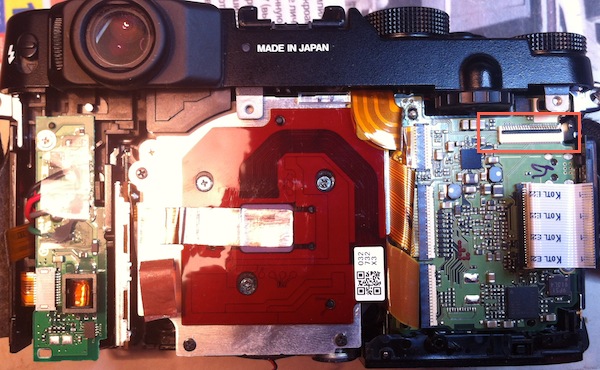

Снимаем железку. Она будет подстегнута шлейфом вверху справа, и к тому же, к ней будет приклеен проводок микрофона внизу.

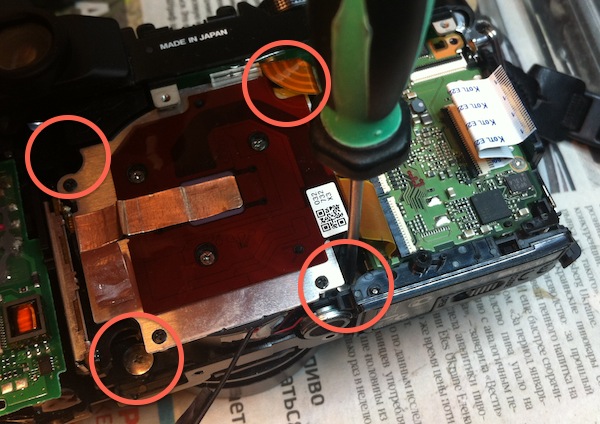

И наконец, когда снята железная пластина мы получаем доступ к четырем большим винтам, которые держат блок объектив+матрица:

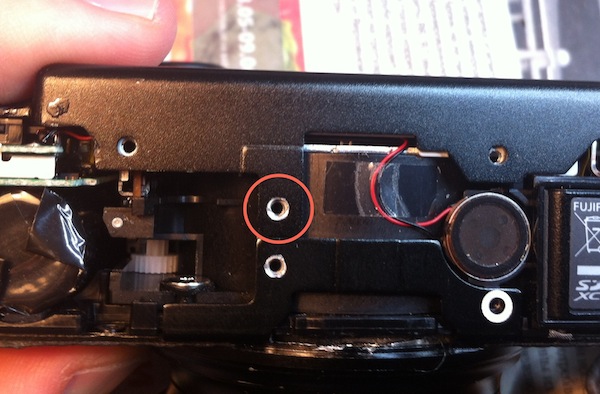

Откручивать их полностью я не решился, да это было и не нужно. Достаточно было их отпустить, чтобы объектив начал болтаться, и это позволило вкрутить выпавший винтик:

Для надежности, залил его лаком.

Сборку производим в обратном порядке. Вот, кстати, фото с правильной укладкой шлейфа задней крышки:

И напоследок пара снимков общего вида внутренностей (кликабельно):
