Коррекционная линза для призменного видоискателя в Киев 60 TTL

Практически у всех современных зеркалок присутствует диоптрийная коррекция в видоискателе. Покрутил колесико, и настроил видоискатель под себя. Это удобно, если зрение не идеальное. В фототехнике прошлого века коррекцию встраивали редко. Например, хорошо реализована коррекция в дальномерном фотоаппарате Зоркий 4 – подвигав рычажок можно производить настройку в достаточно широком диапазоне. В большинстве других камер предлагалось вырезать линзу нужного диаметра и вкрутить ее на предусмотренное место. Так например, в Киев 60 TTL, если необходима коррекция, инструкция рекомендует заказать в магазинах «Оптика» линзу диаметром 16мм и вкрутить в TTL призму. Я не знаю как оно было раньше, но сейчас заказать в магазинах где делают очки линзу диаметром 16мм нереально. Потому что прирезка линз автоматизирована, руками это никто не делает, а машинка не рассчитана на такие маленькие линзы. Единственное место, где мастер взялся сделать линзу вручную, это мастерская очков во Львове. Но тогда у меня не было с собой призмы, чтоб подогнать по месту. А потом я вспомнил, что пластиковые очковые линзы уже в ходу и их повсеместно используют.

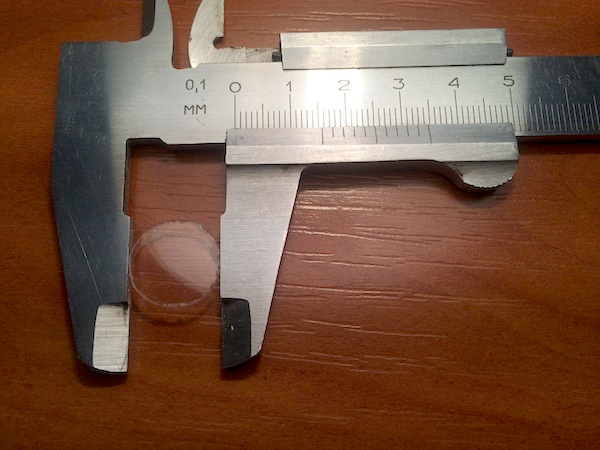

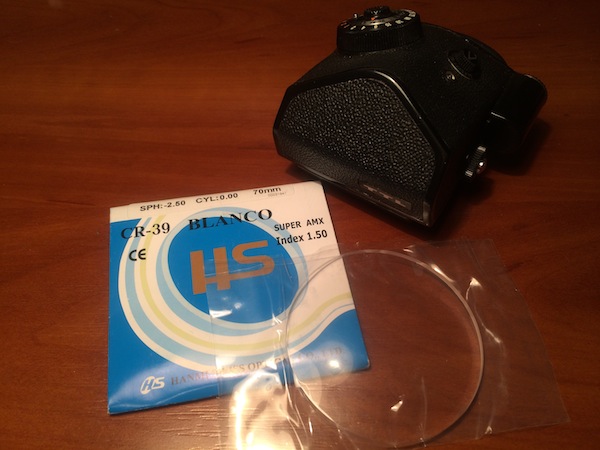

Пластиковая линза конечно хуже стеклянной тем, что ее значительно легче поцарапать. Но зато ее можно обработать в домашних условиях при помощи лобзика и надфиля. В итоге я приобрел линзу на -2.5 диоптрии, и лобзиком выпилил из нее маленькую (16мм) коррекционную линзу в TTL призму Киев-60.

Перед обработкой удобно поклеить на линзу защитную адгезивную пленку, которая используется для работы со стеклом и оптикой. Если таковой нет, можно попробовать обойтись упаковочной (она значительно тоньше):

Как найти у большой линзы центр, и добиться того чтоб центр маленькой линзы совпадал с ее оптическим центром я объяснять не буду, раз мы уже взялись резать линзы, с геометрией проблем быть не должно.

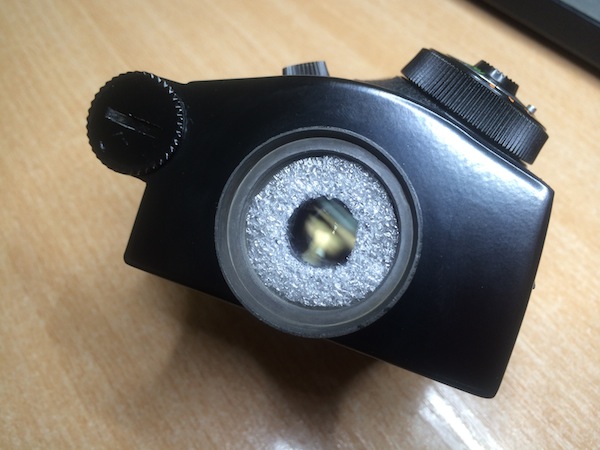

Перед тем как вкручивать на свое место втулку, желательно вырезать мягкую прокладку из упаковочного пеноматериала. Место под линзу в TTL призме Киев-60 предусмотрено достаточно широкое, и скорее всего линза будет болтаться. Тонкая прокладка решает эту проблему.

Теперь самое время посмотреть через призму и убедиться что изображение стало значительно четче, и мы избавлены от необходимости наводиться на резкость в очках.

Дополнение к заметке. Иногда возникает сложность с разборкой окуляра в TTL призме Kiev-60. Как правильно раскручивать окуляр я показываю в этом 30-секундном ролике. Если не крутится, попробуйте капнуть керосина под резинку. Хотя сколько я их уже перекрутил, пока хватало силы рук. Главное не допускать главную ошибку и не пытаться открутить окуляр целиком, ведь сначала кажется что это одна цельная деталь.

Киев-60 TTL – среднеформатный пленочный фотоаппарат, который часто обходят вниманием, а и напрасно. Выпускался он в больших количествах до относительно недавнего времени (года до 1994, хотя и сейчас производится но уже в формате ручной эксклюзивной сборки под брендом Arax). Благодаря этому, его абсолютно непроблематично найти в состоянии нового за вменяемые деньги. Оптика для него также доступна. Штатник Волна-3 вполне неплох, широкоугольник Мир-26Б можно найти в приличном состоянии от $50. Примеры фотографий на Мир-26Б вы можете посмотреть на моем Flickr. Интересная система, в общем, надо будет написать про нее отдельную статью.
